Das MicroStation-MDL-Programm "GIee" exportiert die Daten einer Karte entsprechend dem Maßstab, der ausgewählten Feature und ihrer Druckparameter in eine EGI-Karte, in dem alle Elemente, ob Texte, Linien, Zellen usw. als Flächen abgelegt sind.
(1) Aufruf mit: mdl load giee
(2) Die EGI-Karte erhält den Namen des hinausgespielten Planes und besteht aus zwei Dateien mit den Endungen *.edb und *.eix.
(3) Es wird für den Zugriff auf die GIS-Datenbank ein User/Benutzer "EGI" mit dem Password "1" angelegt, welcher Vollzugriff besitzt.
(4) Druckparameter-Einstellungen:
Das Farbsystem für Vektordaten funktioniert unterschiedlich als das für Rasterdaten. Im Raster gibt es vier Farbebenen, auf denen jeweils der CMYK-Farbanteil für ein Element enthalten ist. Im Vektor gibt es nur ein Element, das mit vier Farben definiert ist.
Daher gibt es hier eine Wirkung eines Elementes auf ein anderes Element. Jedes Element deckt grundsätzlich ein darunterliegendes Element ab. Damit das nicht der Fall ist, gibt es den Parameter der Durchsichtigkeit (!!!). Das heißt, es müssen bei den entsprechenden Features in GI-Publish der Durchsichtigkeitswert gesetzt werden. Besonders wichtig ist er bei großen Flächen wie Wald, damit die Schummerung durchkommt.
(5) Alle MicroStation-Elemente werden in Flächen zerlegt. Sollte es z.B. bei Texten diesbezüglich zu Problemen kommen, bitte den Programmierer kontaktieren!
(6) Bei der Ausgabe können Rasterdateien, d.h. z.B. Schummerungen oder
Fotos eingebunden werden.
Unterstützte Formate sind:
TIFF, uncompressed, CMYK (Cmyk,Magenta,Yellow,Black)
TIFF, uncompressed, Bitmap (Black and White)
In den GI-Tools wird für jede Rasterdatei ein Feature definiert mit
dem GIS-Type "Raster-CMYK" und MicroStation-Element "Shape".
Im GI-Karte in MicroStation werden dazu Platzhalter-Shapes
platziert. Zur Zeit hat nur die LINKE, OBERE Ecke
eine Bedeutung für die Ausgabe. Die Größe ergibt sich aus der
Auflösung, Pixel- und Zeilenanzahl der Rasterdatei.
CMYK-Tiffs werden so ausgegeben wie sie sind.

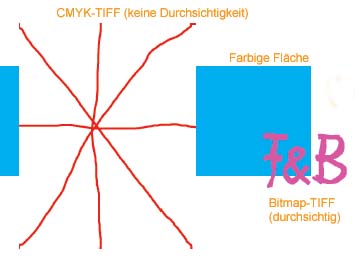

Bitmap-Tifs enthalten Grafiken wo entweder ein Pixel gesetzt
oder nicht gesetzt ist.
Ist ein Pixel nicht gesetzt, dann wird dort nichts angezeigt,
die Rasterdatei ist dort durchsichtig.
Ist ein Pixel gesetzt, dann wird diese Grafik angezeigt. Die
CMYK-Farbdefinition beim Feature bzw. in GI-Publish legen
fest, in welcher Farbe die gesetzten Pixel angezeigt werden.
(7) Es wird automatisch ein Feature vom GIS-Type "Image" mit dem Namen des (Export-)FeatureSets erzeugt. Darin wird ein Element mit den Maßen der Ausgabe angelegt. Dieses Element dient dazu, bei der Druckausgabe von Atlasseiten eine Schummerung hinzugefügt wird.
(8) Besondere Beachtung sollte den Features vom GIS-Type Maske zugewendet werden. In GI-Publish II kann es für beliebige Features automatisch erzeugt und verknüpft werden. Wichtig ist der Parameter der Durchsichtigkeit der Maske und seine Vergrößerung. Die angegebene Zahl entsprecht der Pixel-Verstärkung bei der Ausgabe im Raster. Die Umrechnung in Vektor bzw. Millimeter ist einfach. Die Zahl mit 0.025 multiplizieren.
Erfahrung über die Umstellung der Ausgabe von Raster auf Vektor sind auf dieser Seite beschrieben.
